温度湿度気圧をＢＭＥ２８０で取得する

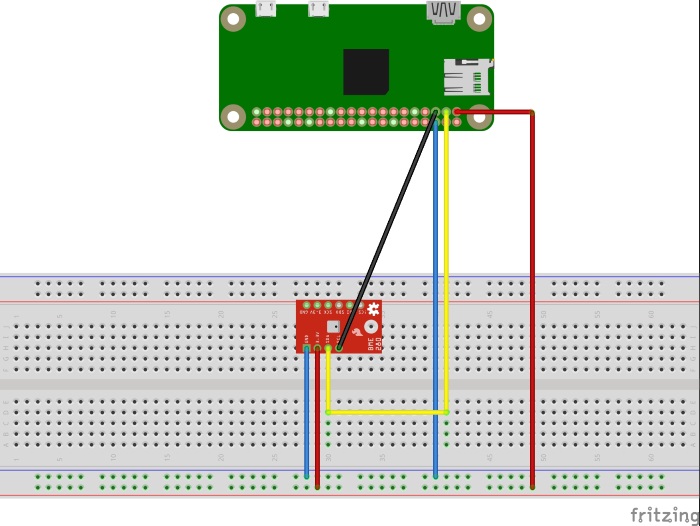

ＢＭＥ２８０を結線する（図）

ＢＭＥ２８０の図の関係で一部省略。

添付の説明書からＳＤＯ（５番ピン）をＧＮＤに接続するとＩ２Ｃアドレスが「０＊７６」。

ＶＤＤに接続すると「０＊７７」。今回はＧＮＤに接続した。

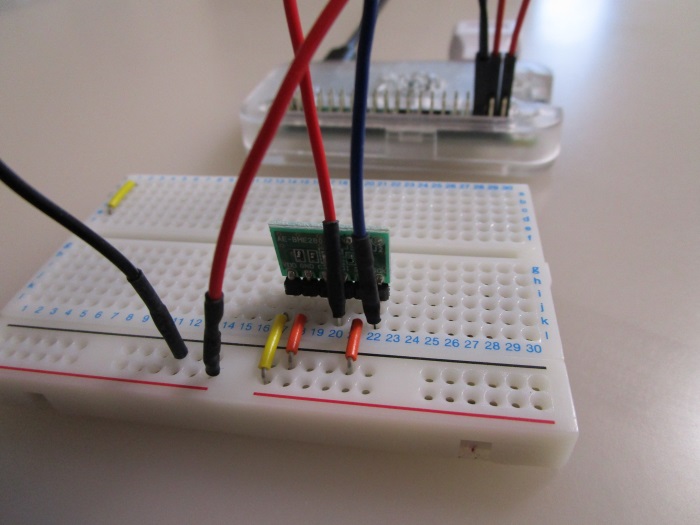

ＢＭＥ２８０を結線する（写真）

上の図と相違するが秋月で購入したＢＭＥ２８０

なんと温度・湿度・気圧がこれ一つで同時に測定できる。センサーはたくさんあるが私のお気に入りがこれ。

ラズパイに認識されているか確認

Ｉ２ＣアドレスがＳＤＯをＧＮＤに接続したので「０＊７６」が表示されるはず。

$ sudo i2cdetect -y 1

７６と表示があればＯＫ、次へ進む。表示がなければ結線など再確認

温度湿度気圧を表示する準備

自分でプログラムを作るのはハードルが高いのでSWITCHSCIENCE の github からサンプルソースコードをいただく。

SWITCH SCIENCEさんの公開リポジトリで提供されているPythonのソースコードを借りた。

$ mkdir bme280    ＃ファイルを保存するディレクトリを作成
$ cd bme280       ＃ディレクトリに移動
$ wget https://raw.githubusercontent.com/SWITCHSCIENCE/samplecodes/master/BME280/Python27/bme280_sample.py

追加で必要なアプリをインストール

$ pip install smbus2

温度気圧湿度を測定して表示

$ python bme280_sample.py

temp : 19.39 ℃

pressure : 933.77 hPa

hum : 39.13 ％

このように表示されれば完成。定時に測定値を表に保存など応用が可能。

SWITCH SCIENCEさんの公開Pythonソースコードのお蔭で簡単に測定して表示できる。
